Массовые потокометры тепловых газов для систем управления процессом

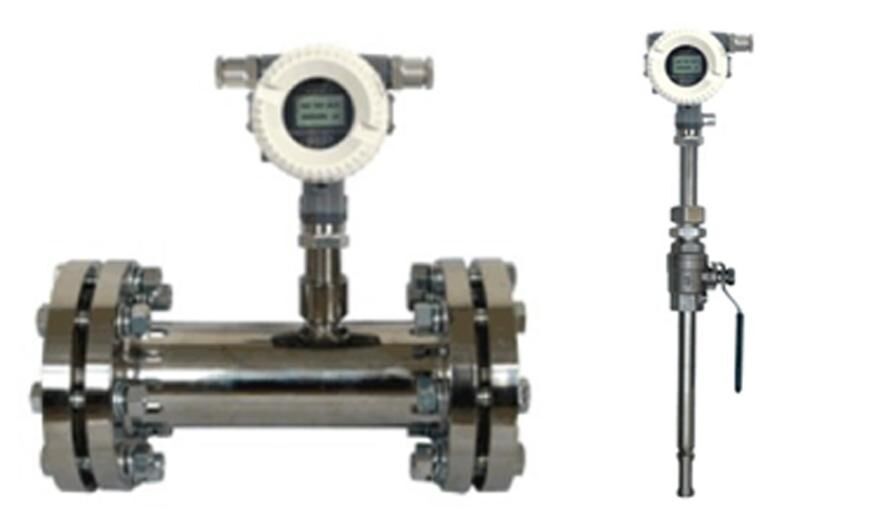

Потокомер массы тепловых газов серии FLR

Описание

Тепловой газомер массового потока разработан на основе принципа тепловой диффузии и использует метод постоянной температурной разницы для точного измерения газов.высокая цифровизация, легкая установка и точные измерения.

Секция датчика состоит из двух платиновых датчиков температурного сопротивления эталонного класса. Во время работы один датчик непрерывно измеряет среднюю температуру T1;другой самонагревается до температуры T2 выше средней температуры и используется для обнаружения скорости потока жидкости, известный как датчик скорости.

Разница температуры ΔT = T2 T1, где T2 > T1. Когда жидкость протекает через него, молекулы газа сталкиваются с датчиком и уносят тепло из T2, в результате чего его температура падает.Для поддержания постоянной ΔT, ток подачи в Т2 должен быть увеличен. Чем быстрее поток газа, тем больше тепла уносится. Существует фиксированная функциональная связь между скоростью потока газа и увеличенным теплом,который является основой принципа разницы постоянной температуры.

Преимущества

• Это настоящий массовый потокомер, который не требует компенсации температуры или давления для измерения потока газа, обеспечивая простую и точную работу.Он может обеспечить массовый поток газа или стандартный объемный поток.

• Он имеет широкое соотношение поворота и может измерять скорости газа от 100 Нм/с до 0,1 Нм/с, что делает его подходящим для обнаружения утечек газа.

• Датчик не содержит движущихся частей или чувствительных к давлению компонентов, что гарантирует, что точность измерений не подвергается воздействию вибраций.

• При соответствующих условиях на местах установка и обслуживание могут быть выполнены без отключения производства (требуется специальная настройка).

• Он имеет полностью цифровую конструкцию, обеспечивающую точное измерение и простое обслуживание.

• С помощью RS-485 или HART-коммуникации он поддерживает автоматизацию завода и интеграцию систем.

Техническая спецификация

Диапазон потока
