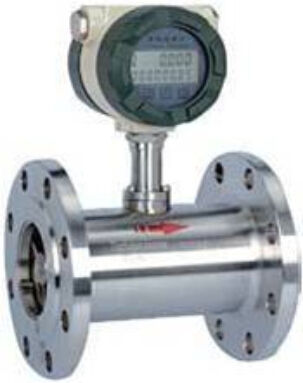

Диаметр от 4 до 200 мм Измеритель потока турбины для точного измерения воды

Номинальный диаметр ((мм)

Способ подключения

4,6,10,15,20,25,32,40 (соединение протектора)

15,20,25,32,40 (соединение протектора и фланца)

50,65,80,100,125,150,200 (соединение фланца)

Класс точности

регулярная точность ± 1% R, ± 0,5% R,

Максимальная точность ±0,2% R

Скорость диапазона измерений

1:10,1:15,1:20

Материал прибора

304 нержавеющая сталь; 316L нержавеющая сталь; и т.д.

Средняя температура ((°C)

-20 ± +120 °C

Окружающие условия

Температура: -10°C+55°C,

Относительная влажность: 5%~90%

Атмосферное давление: 86 ≈ 106 кПа

Выход сигнала

Датчик: сигнал импульсной частоты,

низкий уровень≤0,8В

высокий уровень ≥ 8В.

Передатчик: сигнал тока

4 ‰ 20 мА постоянного тока

две проволоки

Сила питания

Датчик: +12V DC, +24V DC (необязательно)

Преобразователь: +24В постоянного тока

Измеритель типа дисплея сцены: литийная ячейка 3,2 В

Линия передачи сигнала

STVPV 3×0,3 (три провода), 2×0,3 ((два провода)

Расстояние передачи

≤ 1000 м

Интерфейс линии сигнала

Внутренняя нить M20×1.5

Класс взрывостойкости

ExdIIBT6

Класс защиты

IP65

Номинальный

Диаметр

(мм)

RРегулярная скорость потока (м³/h)

Еxрасширяющая скорость потока

(m³/h)

RРегулярное допустимое давление ((Mpa)

Специальное допустимое давление ((Mpa)

(соединение фланца)

DN4

0.04 ‰0.25

0.04 ‰0.4

6.3

12, 16, 25

DN6

0.1 ¢0.6

0.06 ¢0.6

6.3

12, 16, 25

DN10

0.2 ¢1.2

0.15 ¢1.5

6.3

12, 16, 25

DN15

0.6?? 6

0.4·8

6.3, 2.5 (фланц)

4.0, 6.3, 12, 16, 25

DN20

0.8?? 8

0.45 ¢ 9

6.3, 2.5 (фланц)

4.0, 6.3, 12, 16, 25

DN25

1 ¢ 10

0.5 ¢10

6.3, 2.5 (фланц)

4.0, 6.3, 12, 16, 25

DN32

1.5 ¢15

0.8 ¢15

6.3, 2.5 (фланц)

4.0, 6.3, 12, 16, 25

DN40

2 ¢20

1 ¢20

6.3, 2.5 (фланц)

4.0, 6.3, 12, 16, 25

DN50

4 ¢40

2 ¢40

2.5

4.0, 6.3, 12, 16, 25

DN65

7 ¢ 70

4 ¢ 70

2.5

4.0, 6.3, 12, 16, 25

DN80

10 ¢ 100

5 ‰ 100

2.5

4.0, 6.3, 12, 16, 25

DN100

20 ‰ 200

10 ‰ 200

2.5

4.0, 6.3, 12, 16, 25

DN125

25 ¢ 250

13 ¢ 250

1.6

2.5, 4.0, 6.3, 12, 16

DN150

30 ‰ 300

15 ¢ 300

1.6

2.5, 4.0, 6.3, 12, 16

DN200

80-800

40 ‰ 800

1.6

2.5, 4.0, 6.3, 12, 16
