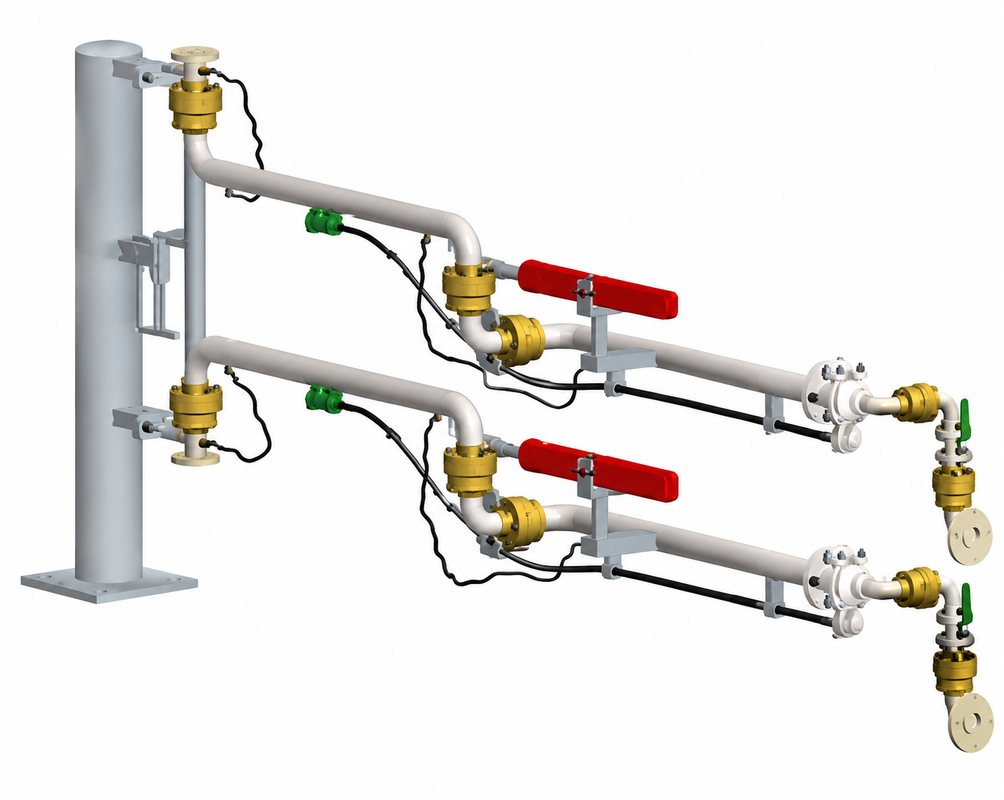

Верхний загрузочный кран с рекуперацией паров

Верхняя загрузочная рука с восстановлением пара

Описание

Разработанный для закрытого цикла верхней загрузки приложений, эта пара восстановления загрузки рука обеспечивает безопасный и надежный

Интегрированная система возврата паров улавливает и

восстанавливает очень летучие пары во время погрузки, уменьшая потерю продукции, выбросы и воздействие на окружающую среду.

Спецификации

Номинальный диаметр: DN50DN200 (жидкая фаза), DN50DN100 (газовая фаза)
Конструкторское давление: -0,06 МПа –2,5 МПа
Конструкционная температура: -40°C+230°C
Материал трубопровода: углеродистая сталь/нержавеющая сталь/ПТФЕ
Материал труб: алюминиевый сплав или другие материалы

Особенности

· Гибкая винтовая конструкция:
Трубопроводная установка оснащена четырьмя вращающимися соединениями, обеспечивающими отличную гибкость и

загрузка рук для достижения танкеров, расположенных в любом месте в пределах эксплуатационного пространства.

· Опция телескопической трубы:
Для высокопрофильных танкеров может быть предусмотрена телескопическая труба для заправки сверху вниз, уменьшая

турбулентность и повышение эффективности погрузки.

· Снижение эффектов разливов и приливов:
Можно установить дефлектор капель или выпуск наполнительной трубы под углом 45°, чтобы свести к минимуму брызги и перепады.

помогает защитить конструкцию танкера во время погрузки.

· Закрытие безопасной парковочной позиции:
Внутренний механизм блокировки рук надежно удерживает грузовую руку в парковочном положении, когда она не используется.

· Плавная и сбалансированная работа:
Система противовеса пружины-цилиндра компенсирует вес наружной руки и передней части

Компоненты, обеспечивающие плавное и без усилий вертикальное движение.

· Эффективный дренаж трубопроводов:
В трубопроводной системе установлен вакуумный разрывник, позволяющий быстро отводить воду и предотвращать задержку жидкости после работы.

· Улучшенная статическая защита:
Антистатическое устройство эффективно рассеивает статические заряды и отходящие токи, генерируемые потоком жидкости через

трубопроводная система во время погрузки и разгрузки.

· Надежное удержание паров:
Загрузочная рука оснащена уплотнительным конусом для безопасного соединения с люком и гибким шлангом возврата пара для пара

восстановление, предотвращение выбросов опасных паров и повышение безопасности окружающей среды.

· Факультативное блокирование рабочего положения:
В качестве опции может быть установлен механизм блокировки наружной руки для закрепления грузовой руки в рабочем положении.

· Улучшенные характеристики уплотнения:
Для обеспечения плотной и надежной уплотнения между конусом и цилиндром танкера можно предоставить цилиндр с подавляющим давлением.
