Нагрузочный рукав для СУГ

Описание

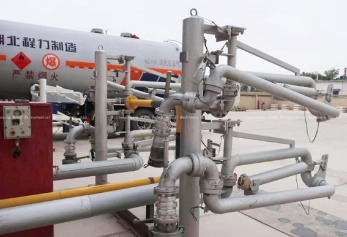

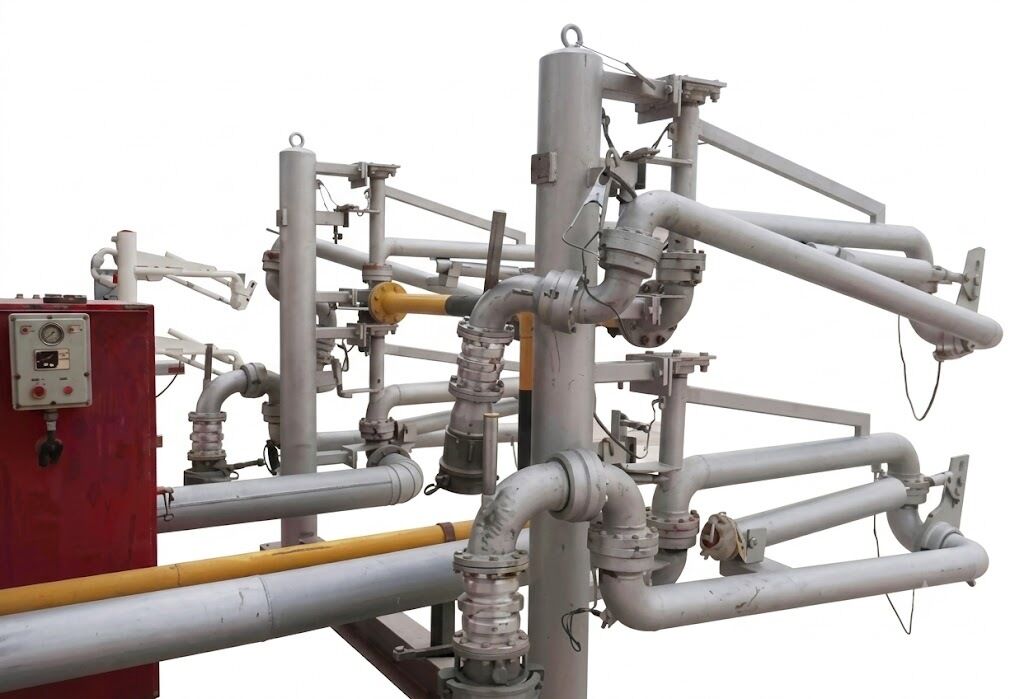

Нижний погрузочный рукав для СУГ состоит из рукава для перекачки жидкости и рукава для возврата паров, предназначенных для обеспечения

безопасных и эффективных операций по загрузке и разгрузке СУГ. Двухлинейная конфигурация обеспечивает одновременную

перекачку жидкости и рекуперацию паров, обеспечивая надежную работу, повышенную безопасность и работу по замкнутому циклу.

Технические характеристики

Перекачиваемая среда: сжиженный нефтяной газ (СУГ), пропан, бутан и т. д.
Номинальный диаметр: DN50–DN80
Расчетное давление: 0,5 МПа–4,0 МПа
Расчетная температура: -40℃–+100℃
Материал трубопровода: углеродистая сталь/нержавеющая сталь

Особенности

· Двухрукавная конструкция для работы с жидкостью и парами:
Двухрукавная конфигурация обеспечивает одновременную перекачку жидкой и паровой фаз. Каждый рукав

      оснащен пятью поворотными соединениями, обеспечивающими превосходную гибкость и позволяющими погрузочному рукаву достигать цистерн,

      расположенных в любом месте в пределах рабочей зоны.

· Аварийная защита от отрыва:
Внешний рукав может быть оснащен дополнительным быстроразъемным соединением для защиты трубопроводной системы от повреждений

      в случае случайного отъезда цистерны или аварийного отрыва.

· Гибкие варианты подключения:
Погрузочный рукав может быть подключен к цистернам через фланцевые соединения или быстроразъемные соединения CAMLOCK.

      Соответствующий метод подключения может быть выбран в зависимости от типа цистерны и требований заказчика,

      обеспечивая быстрое и надежное соединение.

· Надежная фиксация в парковочном положении:
Механизм блокировки внутреннего рукава надежно удерживает погрузочный рукав в парковочном положении, когда он не используется.

· Плавное и сбалансированное движение:
Система противовеса с пружинным цилиндром компенсирует вес внешнего рукава и передних компонентов,

     обеспечивая плавное и легкое вертикальное движение.

· Улучшенная защита от статического электричества:
Антистатическое устройство эффективно рассеивает статические заряды и блуждающие токи, возникающие при потоке жидкости через трубопроводную

     систему во время операций загрузки и разгрузки, повышая безопасность эксплуатации.
